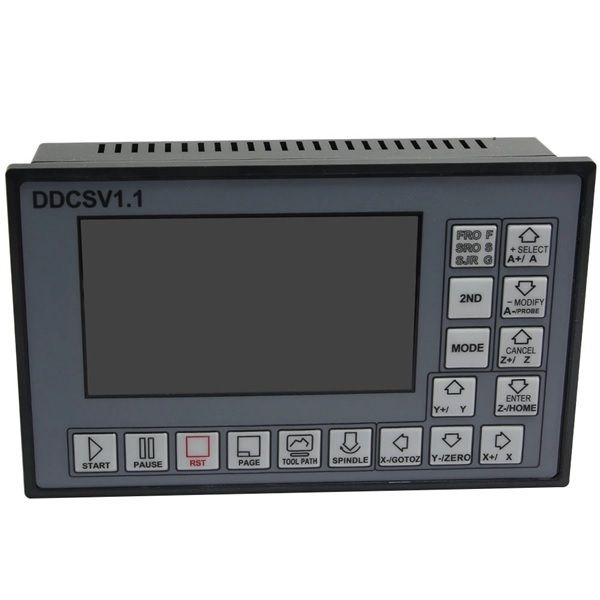

DDCSV1.1 500KHz CNC 4-Axis Sistema de Controle de Movimento G Código Stepper Motor Driver fresadora/torno/brocaS

Introdução:

-DDCSV1 é Controlador de movimento eixo 4 que tem sido pesquisado e desenvolvido por Mais Rápido CNC Por quatro anos.

O período de controle de cada posição é apenas 4 milésimos de segundo, com uma precisão de controle elevada. A maior saída uniaxial do pulso é de 500 khz e largura de pulso pode ser ajustada. Ele suporta o motor de passo e servo motor comum.

-Sistema de controle numérico adota o BRAÇO DDCSV1 + quadro de design FPGA. O BRAÇO pode terminar a parte de interface humano-computador e análise de código e o FPGA pode terminar o parte do algoritmo subjacente e gerar pulso de controle, com o projeto razoável, controle confiável e de fácil operação.

-O painel de estrutura de layout de DDCSV1 é racional. O SISTEMA DE MOVIMENTO CNC Controlador pode ser concluída apenas por chaves e suporta a FANUC 17 com alta universalidade para ser compatível com o código G set.

-Este manual apresenta o método de funcionamento da DDCSV1, a máquina ferramenta e o procedimento de operação da máquina ferramenta. Por lotes de representação gráfica e exemplos, os usos pode rapidamente aprender a usar o DDCSV1 sistema CNC.

Parâmetro de desempenho Do Produto
-Interface de entrada de isolamento acoplamento 16-circuitoptocoupler digital comum
-Interface de entrada digital comum de 3-circuito optoacoplador isolamento acoplamento
-Interface de saída 0-10 v porta de controle do eixo com quantidade analógica (pode ser modificada como PWM saída);
-Apoiar a 4 axis stepper motor de controle, a maior saída de pulso de controle de eixo único é de 500 khz;
-ARM9 chip de controle principal;
-Algoritmo de chips de núcleo FPGA;
-4.3 polegadas tela TFT, resolução relação: 480*272;
-17 chaves operacionais;
-O equipamento de controle principal é 18 v-32 v de entrada de energia, a capacidade atual é necessário para não ser inferior a 0.5A;
-Suporte a USB flash disk para ler o código G, e o tamanho de G code file tem nenhuma exigência;
-Ser equipado com porta e display digital suporte MPG MPG bem como o apoio a MPG geral no mercado.
-Apoiar o painel chave com single-eixo de operação manual, manual passo e CONT operation;
-Apoiar a operação de especificar rapidamente a posição de marcha;
-Suporte a vários sistemas de coordenadas (com a função de economia de energia automaticamente em caso de corte de energia);
-Suporte a função de economia de dados automaticamente depois de desligar (pressione o botão start para salvar automaticamente os dados na operação, salvar automaticamente os dados depois de desligar)

Aparência, Estrutura e Tamanho
-O DDCSV1.1 adota a estrutura shell embutido, que pode perfurar um buraco quadrado no gabinete do equipamento e então incorporar este equipamento em o escudeiro do furo. Usar dois mecanismo de travamento de dentro pode corrigir este equipamento no gabinete do equipamento, com fácil instalação.
-O painel de tamanho do produto é de 163mm * 102mm * 5mm;
-O tamanho do corpo principal é de 156mm * mm * mm 45 93;
-O tamanho do furo quadrado instalado no gabinete do equipamento é de 156mm * 93mm.

Descrição
O CNC Eixo 4 handheld Controlador MPG Pingente Volante Com x1, x10, x100 selecionável, você está oferecendo uma unidade completa do MPG pingente com a parada De Emergência para 4 eixo da máquina CNC, é equipado com o nosso popular unidade com 4 MPG usinado eixos e seletor de escala, LED indicador também enviar um feedback a partir da máquina CNC para o usuário sobre o status da unidade.
-Toda a Fiação isolada da unidade MPG e proporcionar uma fácil de instalar diagrama de fiação, ele atender tanto comercial como uma máquina de substituição unidade de controle jog ou outro controlador baseado em computador. Que adicionar uma grande flexibilidade ao sistema de controle.

Características:
-X1, x10, x100 interruptor
-X, Y, Z, 4th chave seletora eixo
-Indicador LED
-Com a parada De Emergência
-Chassis de alta qualidade profissional
-Extensível 6ft cabo blindado cabo de alta qualidade
-Suporte base magnética pode colocar em qualquer lugar na superfície de aço da máquina
-Necessário 5 v +, 150mA, poder para MPG
-Saída de fase é A,/A e B, a/B;
-Saída TTL, a capacidade da unidade +-20mA;

Suporte do sistema CNC:
Taiwan Pou Yuen M600 M500 M520i T300 series, Higerman, HANUC, GSK, abriu NC, KND, siemens, o NÚ, Espanha FAGOR (NOVO, 8055I) e assim por diante.

Fiação:
O usuário pode conectar o aparelho para o sistema CNC.

O pacote inclui:
-1 x4-eixo CNC controlador de Movimento
-1x8 gb USB Flash drive
-1 x Cabo de Extensão USB
-4 1 x CNC eixo MPG Pingente com a parada De Emergência
