Kit 4 Eixos Cnc Driver/motor De Passo/conjunto Tb6560

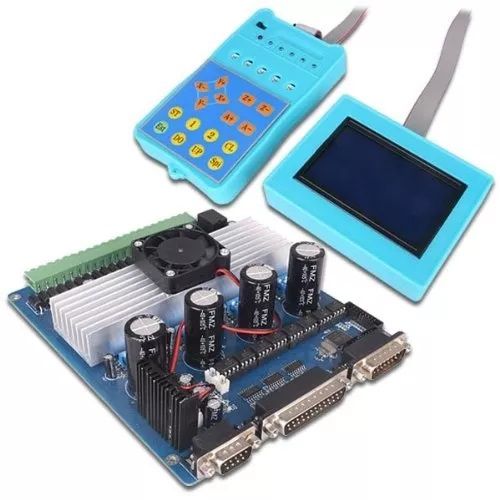

Kit 4 Eixos Cnc Driver + Motor de Passo +Conjunto TB6560 + Monitor Lcd + Controlador+ Cabo

COMPLETO PRONTO PARA USO
............................................................................................................................................................................................................................
Bem vindo a loja Ethecnc...
Loja especializada em peças e acessórios para cnc.
Confira nossa lista de produtos clicando no link logo acima "Ver todos os anuncios".
Equipe ethecnc agradece.
............................................................................................................................................................................................................................

Kit Eletrônica Cnc Placa Usb + drive + motor 24kgf + fonte

Prestamos total suporte pós-venda para instalação e configuração do kit junto ao mach3.

O produto já vai configurado, testado e com as ligações prontas (Plug and Play).
Kit completo de eletrônica para CNC Router, totalmente compatível e funcional com software Mach3 com comunicação via USB.

Itens inclusos:(Cód 129910)
- 04 Driver Motor De Passo Tb6560 3A Cnc Router
- 04 Motor De Passo Nema 23 24kgf.cm Cnc 2A
- 01 Fonte Chaveada 24v 10A Bivolt
- 01 Placa Controladora Cnc Usb Mach3 4 Eixos
- 01 Cabo USB
- 01 CD contendo:
Mach3 (versão:R3.041)
Esquema de ligação
Manual de instalação
Manual de configuração
Exemplos para carregar e testar sua Placa

Características motor de passo:
- Código: 23HS8610
- Torque: 24 kgf.cm
- Ângulo do passo: 1.8º
- Número de fases: 2
- Classe de Isolação: B
- Resistência de Isolação: 100Mohm
- Tensão por Fase: 8,6V
- Corrente por Fase: 2.0A
- Resistência por Fase: 4,3ohm ±10%
- Indutância por Fase: 16,2mH ±20%
- Diâmetro do eixo: 8mm

Características da placa Interface Usb:
- Suporta até 4 eixos
- Frequência máxima de Pulsos/Passo é de 100 KHz, ideal para Servo-motor ou Motor de Passo
- Saídas Liga/Desliga (Spindle-Bomba-Liquido Refrigerante-Rele-Bomba Óleo etc)
- Saída 0-10Vdc para controle de Velocidade do Spindle
- Entrada para sonda de zeramento
- Entrada para botoeira de Emergência
- Entradas para Ligar sensor de Limite X-Y-Z-A
- Entrada para Sensor "Probe" Zeramento de Ferramenta.
- Entrada para conexão volante eletrônico (MGP)
- Suporta para todas as versões do Windows.
- Totalmente Compatível com todas as versões Mach3, incluindo a versão R3.043.0666

Características drive TB6560:
- Tensão de alimentação: 12Vcc a 35Vcc (Recomendado 24Vcc)
- Corrente de saída ajustável: Com 18 opções de 0,3A até 3A, (selecionável através de dipswitch)
- Proteção: contra sobrecarga, superaquecimento e subtensão
- Temperatura de Operação: de -10C a 45C
- Temperatura de armazenamento: -40C a 70C
- Passo ajustável em: 1/1, 1/2, 1/8 e 1/16 (selecionável através de dipswitch)
- Controla 01 motor de passo

Características Fonte Chaveada 24v 10a Bivolt:
- Entrada: 110V/220V (Bivolt)
- Tensão de Saida: 24V
- Corrente de saida:10A
- Potencia: 240W
- Freqüência: 50/60 Hz

PRAZO DE ENTREGA 20 DIAS

Garantia:
- Garantia Legal de 30 dias (contra defeitos de fabricação);
