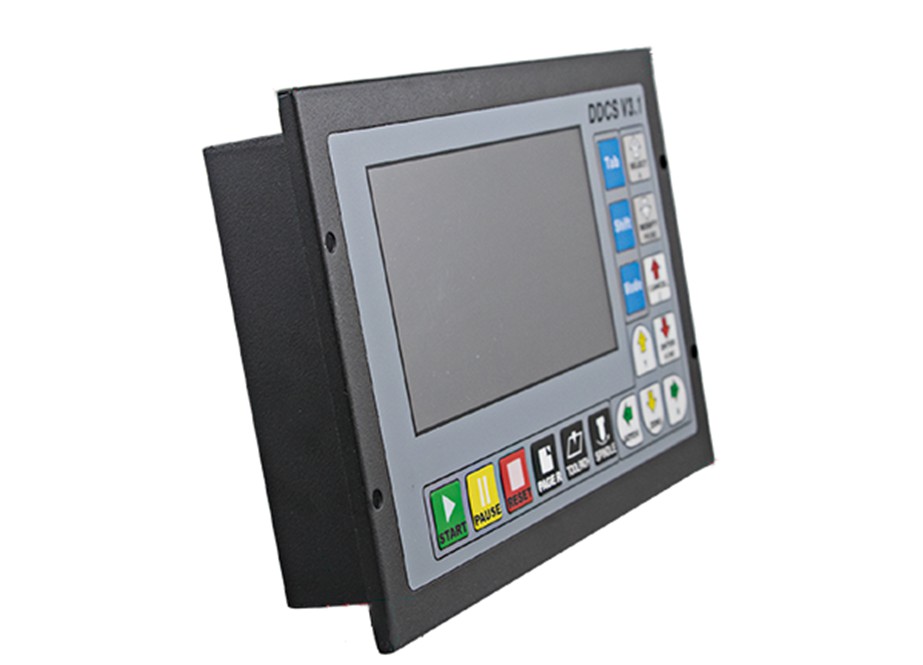

DDCS4 v3.1 500KHz CNC 4-eixos sistema de controle de movimento G-code Stepper

Descrição do produto

O ddcs v3.1 é um controlador de movimento de 3 ou 4 eixos para sistemas de passo e servo. ddcs v3.1 é atualizado de ddcs v1.1 e ddcs v2.1.

O pulso de saída o mais alto pela linha central é 500khz.

A largura do pulso é ajustável (consulte o manual do motorista).

O período de controle de cada posição é de apenas 4 milissegundos.

Isto fornece a precisão alta do controle para motores de passo e servo motores.

O sistema de controle numérico ddcs v3.1 adota a estrutura de design arm + fpga.

Arm controla a interface e análise de código humano-computador e o fpga fornece os algoritmos subjacentes e cria o pulso de controle.

Isto garante o controle seguro e a operação fácil.

O sistema operacional interno é baseado em linux.

A estrutura do layout do painel do ddcs v3.1 é muito racional para economizar espaço.

Todas as operações são controladas por apenas 17 chaves e um conjunto de código g abrangente é suportado.

 O ddcs pode ser usado para muitos estilos e tipos de máquinas cnc.

Tornos, roteadores, pick & place e moinhos são apenas alguns exemplos.

Opera-se como um sistema autônomo sem a necessidade de um computador. Isso garante alta precisão, precisão e confiabilidade.

1. produtos breve características:

1) - 16 entradas digitais isoladas fotoelétricas, 3 saídas digitais isoladas fotoelétricas;

2) - 3.1 versão melhorada algoritmo, suporte interpolação suave, bug de interpolação de arco fixo da versão antiga;

3) - controle análogo do eixo 0-10v do controle do eixo (pode ser modificado como saída de pwm);

4) - controle do motor de 3-4 eixos. sinal de saída de pulso e direção diferencial, max.500khz por eixo;

5) - chip de controle principal arm9, chip de algoritmo de núcleo fpga;

6) - 5 polegadas de tela tft, relação de resolução: 480x272,17 teclas de operação;

7) - a fonte de alimentação para o controlador é 24vdc, corrente mínima é 0.5a;

8) - a fonte de alimentação para porta io é 24vdc, corrente mínima é 0.5a; pela fonte de alimentação io, sistema já fornece a energia para portas io. então não há necessidade da fonte de alimentação externa para porta io mais;

9) - suporte de disco flash usb para a entrada de arquivo de código g, nenhum tamanho limitado do arquivo de código g;

10) - suporte padrão mpg;

11) - função do jog para cada eixo (contínuo, etapa, distância definida); o cliente pode definir a distância;

12) - apoie a operação de especificar rapidamente a posição running;

13) - suporte para "corte de energia" recuperação. Os dados são salvos automaticamente;

14) - compensação da folga, compensação da ferramenta

15) - o controlador só suporta npn tipo interruptor limitado.

Ddcs v3.1 novos recursos: em comparação com a versão anterior

1) - a unidade do sistema de controle é compatível com unidades métricas e unidades imperiais;

2) - mpg e teclado estendido também pode controlar e editar o sistema de controlador;

3) - adicionar nova função de "tentar cortar" (guiamento volante) e "modo de processamento de estágio único";

4) - 3 tipos modos de sondagem: posição fixa do sensor da ferramenta, posição de flutuação do sensor da ferramenta, sensor retangular do bloco;

5) - aprimorado o software, adicionado um monte de parâmetros, design ideal e algoritmo, faz com que a nova versão funções mais fortes e constante;

6) - o idioma de opção do sistema é chinês/inglês/russo.

7) - versão 3.1 citou o novo design de circuito e caixa de metal, que pode evitar o ruído muito.

DDCS V3.1 Tamanho:

O ddcs v3.1 é uma caixa pequena que possa caber em uma janela de uma caixa de controle pequena ou armário de controle.

Quatro ganchos de travamento fixam este controlador do quadro.

O painel frontal é 191mm * 128mm * 5mm; o corpo principal é 191mm * 128mm * 37mm;

Para montar a unidade em um armário do equipamento, corte o hole182.5mm * 59mm.

DDCS V3.1 componentes:

Na parte de trás do controlador, há interface de disco usb, porta mpg, porta principal e interface de início/pausa/estop externo.

Para conexões convenientes nós fornecemos um porto principal de 3 camadas da fiação terminalfor.

Nós igualmente fornecemos um plugue DB-15 masculino para a conexão mpg.

Os 8 parafusos são fixar a fiação ternimal e controlador.

A vara usb é para a transferência do arquivo de código g.

2. visão geral da fiação do produto

Como mostra a imagem, a seção de fiação do controlador tem portas de entrada, eixo & portas de saída, passo de controle deslizante/servo e saída de direção, porta mpg, porta usb e porta de fonte de alimentação.

1) MPG Fiação

A porta mpg os terminais femininos db15 ao lado da porta usb. Os usuários precisam soldar os cabos mpg no terminal masculino db15, e plug-in à porta mpg do controlador mpg porto.

2) fiação do porto principal

Nós fornecemos um terminal de fiação para caber o conector fêmea de 37 pinos da porta principal. Isso simplifica a fiação. Por favor note na imagem 2.8, nos 4 cantos, há parafusos para bloquear o terminal para o controlador.

Existem 3 camadas do terminal de fiação. por favor, note a seguinte foto, que mostrou os pinos não e marca de pinos e definição. ele inclui:

1) portas stepper/servo de saída;

2) - os portos de saída do controle do eixo;

3) - o e-stop, limite, casa e ponta de prova e outras entradas portas;

4) - portas da fonte de alimentação da c.c. 24v para o controlador;

5) - portas da fonte de alimentação da c.c. 24v para a unidade do i/o.

3) Eixo Fiação

Pin3 (m8), pin22 (m10), pin2 (vso) e pin21 (m3) são para a saída do controle do eixo. o terminal de saída do controle do eixo oferece conexões para o começo e a parada do eixo (m3/m5), começo/parada de refrigerar (m8/m9) e início/parada da lubrificação (m10/m11). Estes três terminais de saída são sinais abertos ao solo. A corrente elétrica a mais alta pode ser absorvida é 50ma. O terminal de controle de velocidade da saída pode output 0-10v. Pode ajustar a velocidade do motor do eixo enviando a tensão entre 0 e 10v para o vfd de acordo com o ajuste da velocidade do eixo. Controlar a velocidade de um eixo com um vfd (movimentação variável da frequência) precisa somente o sinal do começo/parada e o sinal 0-10v para controlar a frequência.

Pin3 (m8), pin22 (m10) e pin21 (m3) também podem ser usados para portas de saída. por exemplo, pode ser usado para uma porta de saída de relé. por exemplo foto seguinte mostra os métodos de fiação:

4) fiação da fonte de alimentação ddcs v3.1

Ddcsv3.1 precisa de duas fontes de alimentação. um é para o controlador e um é para portas io, ambos é 24vdc 1a.
